Deskripsi Produk

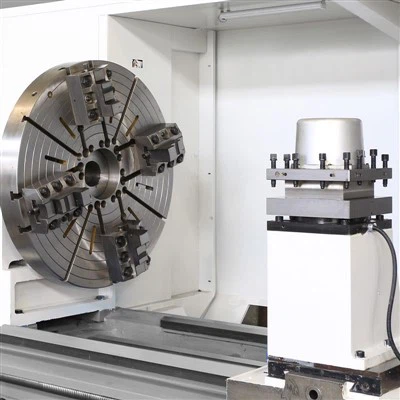

Peralatan mesin tugas berat-standar CW61125/61140/61160(10T) memiliki kapasitas beban 10 ton dengan lebar pemandu alas 970mm. Mesin bubut ini terutama dirancang untuk memutar berbagai benda kerja besar dan berat, mampu mengerjakan permukaan ujung, lingkaran luar, lubang internal, serta ulir metrik, ulir imperial, ulir modul, dan ulir pitch pada beragam komponen.
Mesin bubut tugas berat CW61125 dapat melakukan pembubutan lancip pendek secara independen menggunakan tiang pahat atas, atau mencapai pembubutan lancip panjang dengan mengoordinasikan tiang pahat atas dengan pengumpanan memanjang. Selain itu, ia menangani proses pengeboran, reaming, membosankan, dan lainnya. Rangkaian peralatan mesin-tugas berat ini menghasilkan daya tinggi dan kekakuan luar biasa, memungkinkan pemotongan benang dengan perkakas karbida untuk memproses berbagai-logam besi dan non-besi.
Produk kami
Parameter
| Barang | Satuan | CW61125 |
| Berayun di atas tempat tidur | mm | 1250 |
| Berayun di atas kereta | mm | 865 |
| Panjang maksimum benda kerja | mm | 3000 4000 5000 6000 8000 10000 12000 |
| Panjang putaran maksimal | mm | 2800 3800 4800 5800 7800 9800 11800 |
| Pan panduan | mm | 970 |
| Kekuatan pemotongan maksimal | N | 45000 |
| Berat maksimum benda kerja | kg | 10000 |
| Diameter lubang spindel | mm | 130 |
| Lubang spindel yang lancip | metrik 140 | |
| Rentang kecepatan spindel | putaran/menit | maju:3,15~315; terbalik:3,5~291 |
| Jumlah kecepatan spindel | maju:21 ; terbalik:12 | |
| jumlah Longitudinal dan cross | 56 | |
| Rentang gerak umpan | mm | memanjang:0,1~12;melintang:0,05~6; istirahat atas:0,025~3 |
| Nomor dan jangkauan benang metrik | 44;1~120 | |
| Nomor dan rentang benang inci | 31;28~1/4 | |
| Nomor dan rentang utas modul | 45;0.5~60 | |
| Nomor dan kisaran dia. benang | 38;1/2~56DP | |
| Max.travel lintas slide | mm | 650 |
| Max.travel dari slide atas | mm | 300 |
| Bagian betis perkakas | mm | 45(ukuran 260x260) |
| Rentang ayunan tiang alat | derajat | ±90 derajat |
| Cepatnya pos alat | mm/menit | memanjang:3740;melintang:1870;istirahat atas:935 |
| Max.travel dari pos alat | mm | 2900 3900 4900 5900 7900 9900 11900 |
| Dia. dari tailstock | mm | 220 |
| Perjalanan tailstock | mm | 300 |
| Lubang lancip pada duri tailstock | morse 6 | |
| Tenaga motor utama | kw | 22 |
| Panjang | mm | 6020 7020 8020 9020 11020 13020 15020 |
| Lebar | mm | 1995 |
| Tinggi | mm | 2175 2325 2525 |
Fitur Utama
Kekakuan Tinggi
Mesin bubut ini memiliki struktur cor terintegrasi dengan tata letak rib internal yang dioptimalkan, sehingga secara signifikan meningkatkan ketahanan terhadap deformasi.
Presisi dan Kekakuan Spindel Unggul
Bagian depan spindel menggunakan struktur pendukung tiga-bantalan dengan bantalan bola kontak bersudut ganda, yang secara signifikan meningkatkan akurasi rotasi dan kekakuan-bantalan beban.
Kinerja Panduan Unggul
Guideways menjalani{0}}quenching frekuensi menengah dan penggilingan presisi. Pelat pemandu anti-slip pada permukaan geser memberikan peredam gesekan yang sangat baik, secara efektif mencegah gerakan merayap pada kecepatan-rendah dan memastikan akurasi lari yang dinamis.
Stabilitas Termal yang Kuat
Desain rumah spindel yang simetris, dikombinasikan dengan sistem pelumasan sirkulasi penangas oli, meminimalkan deformasi termal-yang disebabkan oleh perpindahan pusat spindel. Secara internal, roda gigi mengalami quenching dan grinding yang presisi untuk memastikan transmisi daya yang akurat, kebisingan operasional yang rendah, dan-stabilitas dimensi jangka panjang.
Empat Alasan Utama Memilih Kami
Apakah Anda menghadapi tantangan ini saat memilih atau menggunakan mesin bubut? Produk kami memecahkan masalah ini.
1. Akurasi pemesinan yang tidak stabil dan tingkat scrap yang tinggi
Mesin bubut tugas berat CW61125 dilengkapi dengan alas cor integral dengan rusuk pengaku yang dioptimalkan untuk kekakuan tinggi. Desain ini secara efektif menahan deformasi akibat gaya pemotongan, mencegah penyimpangan dimensi yang disebabkan oleh getaran mesin. Jalur pemandu-frekuensi menengah yang diperkeras dan pelat pemandu anti-slip menghilangkan gerakan merayap-kecepatan rendah, sehingga memastikan gerakan pengumpan yang presisi. Penyangga spindel-bantalan rangkap tiga dan bantalan bola kontak bersudut ganda secara signifikan meningkatkan akurasi rotasi spindel, memberikan konsistensi yang unggul saat mengerjakan komponen yang rumit dan berpresisi-tinggi.
Hal ini secara langsung mengurangi tingkat kerusakan dan biaya pengerjaan ulang, sehingga ideal untuk pembuatan komponen presisi dan memenuhi-permintaan produksi dengan toleransi tinggi.
2. Penyimpangan akurasi yang disebabkan oleh deformasi termal peralatan mesin
Desain simetris dari rumah spindel dan sistem pelumasan sirkulasi penangas oli memungkinkan ekspansi termal yang seragam dan pembuangan panas yang cepat, yang secara mendasar mengurangi deformasi termal yang disebabkan oleh pemesinan yang berkepanjangan dan mencegah perpindahan pusat spindel. Roda gigi yang diperkeras dan dibumikan yang presisi secara internal memastikan transmisi daya tanpa kehilangan, menjaga akurasi operasional jangka panjang tanpa penurunan kualitas.
Oleh karena itu, produk kami mendukung pemesinan berkelanjutan yang diperpanjang tanpa seringnya penghentian untuk kalibrasi ulang, menjadikannya ideal untuk skenario produksi batch.
3. Tingkat Kegagalan Peralatan dan Biaya Perawatan yang Tinggi
Komponen inti yang dilengkapi-struktur dengan kekakuan tinggi dan pemesinan presisi secara inheren menawarkan ketahanan aus dan benturan yang unggul. Desain seperti pelumasan sirkulasi penangas oli memperpanjang masa pakai komponen penting seperti spindel dan roda gigi. Pengoperasian yang stabil meminimalkan gangguan produksi yang disebabkan oleh-waktu henti terkait kegagalan.
Penggunaan mesin bubut ini secara efektif menurunkan-biaya pemeliharaan jangka panjang dan kerugian waktu henti sekaligus meningkatkan kontinuitas produksi, sehingga sangat cocok untuk perusahaan permesinan yang menuntut keandalan peralatan yang tinggi.
4. Kebisingan permesinan yang tinggi dan lingkungan bengkel yang buruk
Roda gigi di dalam headstock mengalami quenching dan grinding yang presisi, menghasilkan akurasi meshing yang tinggi dan kebisingan operasional yang rendah, sehingga meningkatkan lingkungan kerja bengkel.
Mematuhi persyaratan lingkungan bengkel modern, meningkatkan kenyamanan operator sekaligus mengurangi kebisingan-yang menyebabkan kerusakan laten pada peralatan itu sendiri.
Kemasan Produk
Profil Perusahaan
Didirikan pada tahun 1946, Anyang Xinsheng Machine Tool Co., Ltd. adalah produsen peralatan mesin terbesar di Cina Tengah. Perusahaan ini mengoperasikan lini produksi lanjutan yang dilengkapi dengan lebih dari 600 set-mesin dan instrumen kelas atas, termasuk pusat permesinan pentahedral, mesin penggilingan tipe lantai-besar, penggiling guideway besar-buatan Jerman, mesin pengukur koordinat Zeiss (CMM), penguji roda gigi, dan interferometer laser.
Dengan lebih dari 2.000 karyawan, perusahaan ini telah membangun tim penelitian dan inovasi peralatan mesin CNC yang sangat profesional, yang mencakup berbagai disiplin ilmu termasuk teknik mesin, teknik elektro, hidrolika, pengecoran, pengujian, standardisasi, teknologi informasi, otomasi, dan keselamatan.
